一.原理
CTS-YC型音叉式液位開關是一種新型的液位開關。音叉由晶體激勵產生振動,當音叉被液體浸沒時振動頻率發(fā)生變化,這個頻率變化由電子線路檢測出來并輸出一個開關量。
音叉式液位開關又被稱作“電氣浮子“凡使用浮球液位開關和由于結構、湍流、攪動、氣泡、振動
等原因導致不能使用浮球液位開關的場合均可使用“電氣浮子”。由于音叉液位開關無活動部件,因此無須維
護和調整,是浮球液位開關的升級換代產品。
二.應用范圍
音叉限位開關可以任何方向安裝于液體罐、液體槽上用于液位的上下限位報警或控制,
亦可安裝于管道上防止泵的無料運行。
。自來水、礦泉水
。紙漿、膠水、染料
。廢水、泥漿
。酸、堿溶液可產生氣體的液體
。柴油等危險場所
三.產品特點
1.免于維護
由于音叉限位開關的檢測過程由電子電路完成,無活動部件,所以一經安裝投運使用便不需要維護。
2.適應性強
被測液體不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。
3.不需調校
由于音叉限位開關的檢測不受被測介質電參數及密度的影響,所以無論測量何種液體都不需現場調校。
四.主要技術指標
1、供電電壓
直流24V或l2-55V(本安型用DC24v);交流25V～250V50Hz
2、工作溫度
儀表：-20℃～45℃
叉體：常溫型-20℃～60℃
中溫型-20℃～120℃
3、輸出方式
直流24供電時為繼電器輸出(AC220V0.5A)；直流l2～55V供電時為集電極開路輸出；(350mA,本安型產品≤50mA)；交流25～250V供電時為兩線制輸出
(220V,4.4W～77W)。
4、功耗
直流供電時0.25W(24V時)；交流供電時1.5W(220V時)

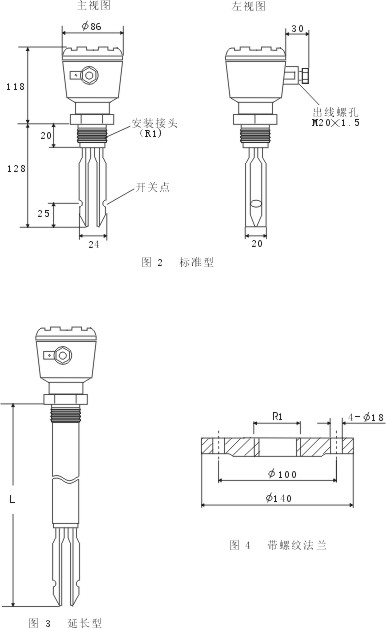

五.外型尺寸及安裝方式

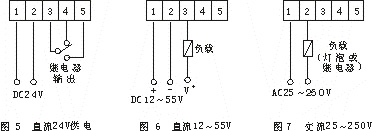

六.端子圖及系統(tǒng)連線
有以下三種方式：

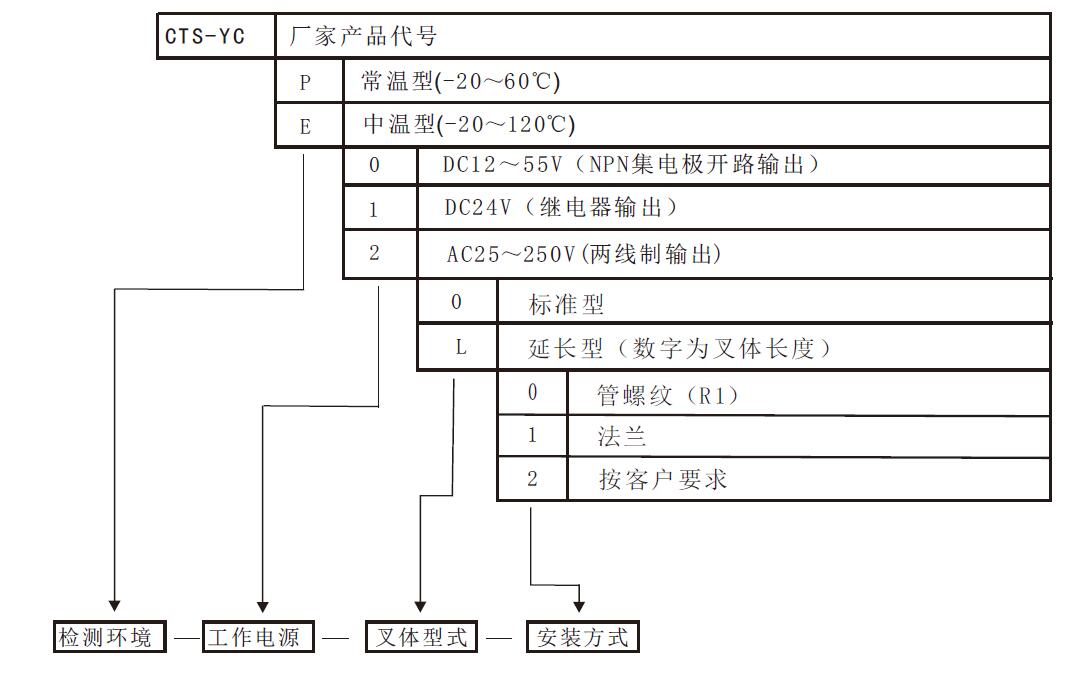

七.型號編制及說明
|
